Pod?wietlana ga?ka - jak pod??czy??

Wszystko związane z modyfikacjami wyglądu zewnętrznego jak i wewnętrznego
  • Reklama

Post numer:#16  Postprzez matisik » 12 lut 2010, o 18:37

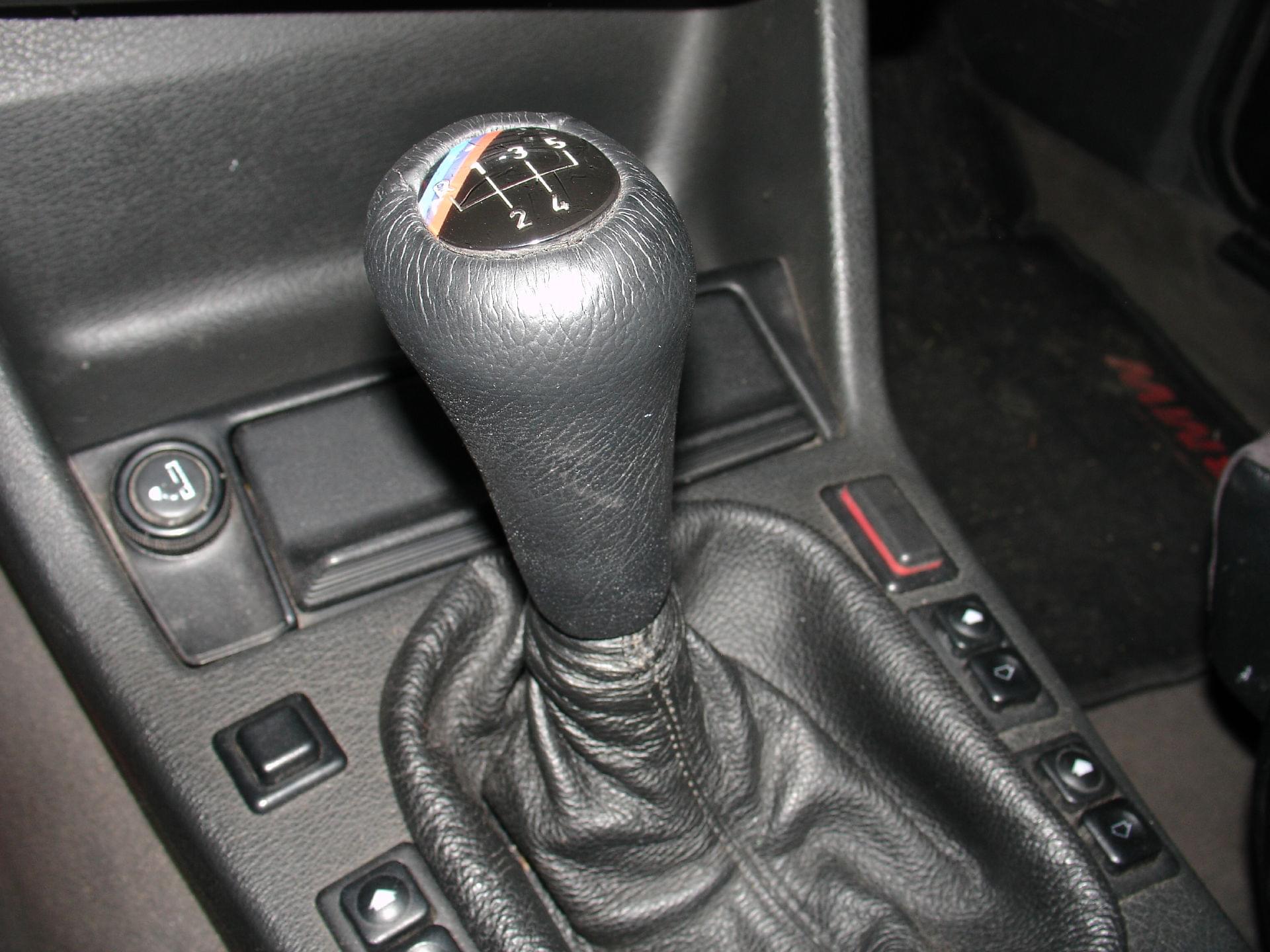

moja wygląda w ten sposob
Obrazek
matisik


Reklama

Post numer:#17  Postprzez Shogo318is » 12 lut 2010, o 21:31

Tamta gałka pochodzi z m3 :roll: Jak chcesz kupić to jedynie serwis bo nic innego mi nie przychodzi do głowy :cool2:
320is
m44b20
5x120 Bilstein B16
BBS
Shogo318is
Student

Posty: 258
Dołączył(a): 20 mar 2008, o 19:21
Lokalizacja: Cze-wa
Moje BMW: 318is
Nadwozie: Coupe
Silnik: M44B20
Instalacja LPG: NIE
Silnik: MxxBxx

Post numer:#18  Postprzez Pietrek » 12 lut 2010, o 23:11

Shogo318is napisał(a):Tamta gałka pochodzi z m3 :roll: Jak chcesz kupić to jedynie serwis bo nic innego mi nie przychodzi do głowy :cool2:


M3 miało chyba jedynke do tyłu... M3 gałka była raczej w skórze.
Ta co pokazał to zwykła gałka z dekielkiem MTechnic. Taki właśnie dekielek potrzebuje.


Zaraz wrzuce zdjęcia czym sie różni gałka z M3 od skórzanej gałki z wąskiej lampy.

[ Dodano: 12-02-2010, 22:24 ]
Skórzana gałka z wąskiej lampy ma taki sam korpus jak gałka z M3 e30.
Dodatkowo gałka z M3 ma wkładke z diodami i przeźroczysty dekielek.

Te gałki się różną od seryjnej gałki z wąskiej lampy która jest cała gumowa i nie ma korpusu z przeźroczystego plastiku, nie ma w niej też miejsca na płytke z diodami.


A tak to wygląda mniej wiecej.
Seria z lewej M3 z prawej.


Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Pietrek
Moderator

Posty: 5422
Dołączył(a): 26 lut 2008, o 17:19
Lokalizacja: Czeladź
Moje BMW: 325e
Nadwozie: Sedan
Silnik: m20b25
Instalacja LPG: NIE

Post numer:#19  Postprzez Macias » 13 wrz 2010, o 16:53



sorki za kotleta ale jeszcze nikt tego nie napisał... ta gałka wygląda strasznie, wręcz obleśnie... za 70-80zł spokojnie można mieć nowy oryginał a nie takie nie wiadomo co, do reno fiata i bmw różniące się tylko napisem
Macias


Post numer:#20  Postprzez deejay_noizy » 13 wrz 2010, o 19:58

a co do podłączenia to można ta gałke podłączyc do zailania radia wtedy owa gałka bedzie swieciał po przekręceniu kluczyka -sam mam tak u siebie
deejay_noizy


Post numer:#21  Postprzez e30biz » 10 lut 2013, o 10:44

To chyba najlepszy sposób, łatwo można kabelki przeciągnąć.
e30biz


gałka

Post numer:#22  Postprzez henry » 10 lut 2013, o 13:34

.........Witam !! Oryginalnie podświetlana gałka jest podłączana do zasilania światła cofania .W oryginale z gałką na jej przewodach jest specjalna kostka , rozłacza się kostkę światła cofania i wpina się tam kostkę z gałki .......PZDR
......zostało tylko E30 z s50b32 by MGarage i LUKAS Performance
henry
Uczeń

Posty: 17
Dołączył(a): 19 lis 2008, o 13:40
Lokalizacja: Kielce
Moje BMW: 325i
Nadwozie: Sedan
Silnik: s50b32
Instalacja LPG: NIE

Post numer:#23  Postprzez marcin320i » 10 lut 2013, o 13:42

osobiście mam podłączoną gałkę pod radio z racji tego że nie posiadałem oryginalnej kostki do podłączenia i wszystko działa jak należy
marcin320i
Stażysta

Posty: 527
Dołączył(a): 20 lut 2010, o 23:09
Lokalizacja: Szubin
Moje BMW: 320i
Nadwozie: Sedan
Silnik: M20B20
Instalacja LPG: NIE
Kolejne BMW: 520
Nadwozie: Touring
Silnik: M54B22
Instalacja LPG: NIE

Post numer:#24  Postprzez Tommy315 » 17 lut 2013, o 11:35

Zawsze można podłączyć pod podświetlenie zapalniczki
Tommy315
Rekrut

Posty: 2
Dołączył(a): 14 mar 2011, o 21:00
Lokalizacja: Kobyłka

Podświetlana gałka MTechnik - DO IT YOURSELF :)

Post numer:#25  Postprzez paulwit_e30_318is » 24 lut 2013, o 16:31

Witam,

podłączę się do tematu. Chciałbym przerobić ori gałkę MTech II na podświetlaną.
Znalazłem coś takiego na niemieckich forach:

http://www.bmw-team-ohv.de/index.php?lo ... iew&idnr=3

Jednak chciałbym zrobić gałkę na podstawie wcześniejszych zdjęć porównawczych gałki zwykłej i od E30 M3 - trzy diodki na kolistej płytce z opornikiem. Diody wchodzą w przeźroczysty dekielek pod znaczkiem, który w normalnej gałce jest czarny.

Pytanie czy ktoś przerabiał w ten sposób gałkę?
Pleksi chcę wyciąć dremelkiem na podstawie czarnej wkładki pod znaczek (ta, w którą się wkręca śrubę krzyżakową) i wmontować taki kolisty układzik diód jak w gałce E30 M3.
Mam wątpliwości co do przechodzenia bursztynowego światła przez znaczek na wierzchu gałki.
Jak sobie z tym poradzić?
Jakieś wydrapywanie "ścieżek", gdzie jest plan przełączania biegów?
A jak to rozwiązać by podświetlała się literka M z paskami?

Pewnie - najłatwiej kupić za kilkadziesiąt EUR na ebay'u nową skórzaną podświetlaną gałę.
Ale satysfakcja z samodzielnego przerobienia na podświetlaną - BEZCENNA !!! :D
///M Der stärkste Buchstabe der Welt
paulwit_e30_318is
Student

Posty: 139
Dołączył(a): 11 kwi 2008, o 10:25
Lokalizacja: POZnan*
Moje BMW: 318is
Nadwozie: Coupe
Silnik: M42B18
Instalacja LPG: NIE

Post numer:#26  Postprzez Pietrek » 25 lut 2013, o 01:45

paulwit_e30_318is napisał(a):Mam wątpliwości co do przechodzenia bursztynowego światła przez znaczek na wierzchu gałki.


na brzegach plakietki oryginalnie jest cienki pasek dwustronej taśmy - piankowa, pod plakietką jest cienki biały , hmmm - papier lub coś podobnego, do rozproszenia światła.

paulwit_e30_318is napisał(a):Jakieś wydrapywanie "ścieżek", gdzie jest plan przełączania biegów?
A jak to rozwiązać by podświetlała się literka M z paskami?



Plakietkę wrzuć do płynu hamulcowego na kilkanaście godzin, wyjmiesz ją kompletnie przeźroczystą bez farby, teraz zostaje Ci pomalować ją na nowo tak żeby tylko "ścieżki" zostały czyste.
Używaj farbek modelarskich Humbrol, Revell, Tamiya, Pactra i tym podobnych, znajdziesz je na allegro, tak samo odpowiednie pędzelki.



Przerabiałem ten temat wiele razy ;) Czasochłonne ale warto ;)
Pietrek
Moderator

Posty: 5422
Dołączył(a): 26 lut 2008, o 17:19
Lokalizacja: Czeladź
Moje BMW: 325e
Nadwozie: Sedan
Silnik: m20b25
Instalacja LPG: NIE

Post numer:#27  Postprzez El Commandante » 26 lut 2013, o 05:34

tez planuje pokombinowac z przerubka galki na podswietlana , duzo roboty przy tym nie ma , pytanie tylko czy ory podswietlanie jest bursztynowe czy czerwone ? i czy podsweitlanie bywalo tylko w wersjach z M ka czy z mtechnickowymi pasami tez ?
El Commandante
Stażysta

Posty: 555
Dołączył(a): 14 wrz 2009, o 01:26
Lokalizacja: Węgrów
Moje BMW: 325i
Nadwozie: Coupe
Silnik: M20B25
Instalacja LPG: TAK

Post numer:#28  Postprzez Baca » 26 lut 2013, o 12:31

El Commandante napisał(a):tez planuje pokombinowac z przerubka galki na podswietlana , duzo roboty przy tym nie ma , pytanie tylko czy ory podswietlanie jest bursztynowe czy czerwone ? i czy podsweitlanie bywalo tylko w wersjach z M ka czy z mtechnickowymi pasami tez ?


Podświetlanie ori jest czerwone :)
Jest piękna, cudowna, wspaniała i szybka, lubi jak naciskasz przyśpieszając wtedy wie jak ciągnąć ...
... paliwo ze zbiornika, to właśnie Twoje BMW :)
Baca
Stażysta

Posty: 440
Dołączył(a): 13 lis 2011, o 21:22
Lokalizacja: Przeworsk
Moje BMW: 325iC
Nadwozie: Cabrio
Silnik: M50B25
Instalacja LPG: NIE

Post numer:#29  Postprzez El Commandante » 26 lut 2013, o 13:20

Baca, ok dzieki ale to chyba zrobili z brakow diod w innych kolorach w tamtych czasach . Bursztyn wydaje mi sie fajniejszy
El Commandante
Stażysta

Posty: 555
Dołączył(a): 14 wrz 2009, o 01:26
Lokalizacja: Węgrów
Moje BMW: 325i
Nadwozie: Coupe
Silnik: M20B25
Instalacja LPG: TAK

podświetlenie gałki zmiany biegów - DO IT YOURSELF

Post numer:#30  Postprzez paulwit_e30_318is » 27 lut 2013, o 16:11

Panowie!

"Pogooglałem" trochę po forach niemieckich, amerykańskich i znalazłem prosty sposób na podświetlenie gałki zmiany biegów!

Otóż w ASO pod numerem katalogowym 25 112 231 554 można zakupić transparentny znaczek do gałki zmiany biegów z planem 5-biegowym. Pochodzi od modelu E46 i idealnie pasuje do M-Technikowej II gałki zmiany biegów!
Zamówiłem dzisiaj w ASO SMORAWIŃSKI w Poznaniu taki emblemat: koszt 45 zł
Foto poniżej z jednej z aukcji na niemiecki ebayu (nota bene konto jednego z dealerów BMW w Niemczech).

Obrazek

Można zauważyć, że zamiast standardowej ciemnej pianki dwustronnie klejącej (w zwykłym znaczku) jest dwustronnie klejąca przeźroczysta taśma, która pozwala na swobodne przechodzenie światła przez oznaczenia na znaczku.

Ważnym aspektem do idealnego rozpraszania światła jest element, w którym zamontowane są diody podświetlające ( 3szt. w oryginalnej gałce). Musi on być również przeźroczysty i najlepiej zmatowiony.
Całkiem sensownie przedstawia to jeden z forumowiczów amerykańskiego forum:

http://forums.bimmerforums.com/forum/sh ... ?t=1145019

Na jednej z fotek pokazana jest podświetlona gałka (bez zamontowanego znaczka) z idealnie rozproszonym światłem.

Myślę, że na podstawie podstawki znaczka (tam, gdzie się wkręca śrubę krzyżakową - oryginalnie w kolorze czarnego plastiku) można za pomocą dremelka wyciąć z plexi taki właśnie transparentny "nośnik diód podświetlenia".

Samo istnienie transparentnego znaczka ///M z E46 bardzo ułatwia całą sprawę, gdyż samo wykonanie podświetlenia nie powinno już być tak trudne - jak zresztą widać na fotorelacji z BIMMMERFORUM.
///M Der stärkste Buchstabe der Welt
paulwit_e30_318is
Student

Posty: 139
Dołączył(a): 11 kwi 2008, o 10:25
Lokalizacja: POZnan*
Moje BMW: 318is
Nadwozie: Coupe
Silnik: M42B18
Instalacja LPG: NIE
